Lehké izolační protipožární cihly
Lehké izolační ohnivzdorné cihly jsou vyrobeny z vysoce čisté žáruvzdorné hlíny a oxidu hlinitého s vhodným množstvím organických plniv. Tato organická plniva se během výrobního procesu spálí, což vede k jednotné struktuře pórů. U různých teplotních jmenovitých hodnot se množství přidaného oxidu hlinitého zvyšuje s jmenovitou hodnotou.
Lehké izolační šamotové cihly jsou lehké a mají nízkou tepelnou akumulační schopnost. Mají také vysokou a stejnoměrnou poréznost a poskytují vynikající izolaci. Jsou vhodné pro teploty od 900°C do 1550°C.
V souladu s normami ASTM řada AB využívá duté kuličky z oxidu hlinitého a práškový oxid hlinitý s kompozitním pojivem, které vibruje a vypaluje při vysokých teplotách. Lehké izolační šamotové cihly nabízejí vynikající výkon při vysokých teplotách a lze je bezpečně používat při teplotách až 1550 °C.
Vlastnosti produktu
Nízká tepelná vodivost a vynikající izolace umožňují tenčí stěny pece.
Nízká tepelná kapacita, nízká hmotnost a nízká tepelná vodivost umožňují minimální akumulaci tepla uvnitř cihel, což výrazně snižuje spotřebu energie v pecích s přerušovaným provozem.
Přesné rozměry a vysoká přesnost obrábění zajišťují konzistentní spoje cihel.
Fyzikální a chemické vlastnosti
| Klasifikace | YK23 | YK23 | YK26 | YK28 | 30 YK | YK32 | AB96 | AB98 |
| Klasifikace temperature (°C) | 1260 | 1260 | 1400 | 1500 | 1550 | 1600 | 1650 | 1700 |
| Hustota (kg/m³) | 550 | 800 | 800 | 900 | 1000 | 1100 | 1350 | 1500 |
| Opětovné smrštění (%) JIS R2613 (°C×8h) | 0.3 (1260) | 0.4 (1260) | 0.4 (1400) | 0.6 (1500) | 0.6 (1550) | 0.6 (1600) | 0.4 (1650) | 0.3 (1700) |
| Pevnost v tlaku (MPa) | 1.1 | 1.8 | 1.9 | 2.5 | 2.8 | 3 | 8.5 | 9.5 |
| Pevnost v ohybu (MPa) | 0.8 | 1.2 | 1.2 | 1.4 | 1.6 | 1.8 | - | - |
| Tepelná vodivost 350°C (W/m·K) | 0.15 | 0.26 | 0.26 | 0.33 | 0.38 | 0.43 | - | - |
| Tepelná roztažnost (%) (JIS R2617, °C) | ≤0,46 | ≤0,46 | ≤0,47 | ≤0,48 | ≤0,48 | ≤0,49 | - | - |
| Chemické složeníAl₂O3 (%) | 40 % | 40 % | 54 % | 62 % | 74 % | 80 % | 96 % | 98 % |
| Chemické složeníFe₂O3 (%) | 1,20 % | 1,20 % | 0,90 % | 0,80 % | 0,70 % | 0,50 % | 0,40 % | 0,40 % |
| Odpovídající tmel | RM-1400 | RM-1400 | RM-1400 | RM-1600 | RM-1600 | RM-1750 | RM-1750 | RM-1750 |
Chemické složení
| Klasifikace | B4 | B5 | B6 | B7 | C1 | C2 |
| Klasifikace temperature (°C) | 1200 | 1300 | 1400 | 1500 | 1300 | 1400 |
| Hustota (kg/m³) | 780 | 780 | 890 | 960 | 1060 | 1140 |
| Opětovné smrštění (%) JIS R2613 (°C×8h) | 0.3 (1200) | 0.3 (1300) | 0.6 (1400) | 0.9 (1500) | 0.7 (1300) | 0.8 (1400) |
| Pevnost v tlaku (ASTM C93, Mpa) | 1.4 | 1.5 | 2.4 | 3.5 | 3.6 | 4 |
| Pevnost v ohybu (ASTMC93, Mpa) | 0.8 | 0.8 | 1.5 | 2 | 2.1 | 2.6 |
| Tepelná roztažnost (%) (JIS R2617, C) | 0.5 | 0.5 | 0.48 | 0.5 | 0.5 | 0.5 |
| Al₂O3 (%) | 41 % | 41 % | 41 % | 62 % | 40 % | 41 % |
| Fe₂O₃ (%) | 1,20 % | 1,20 % | 1,40 % | 0,90 % | 1,20 % | 1,20 % |
| Odpovídající tmel | RM-1400 | RM-1400 | RM-1400 | RM-1400 | RM-1400 | RM-1400 |

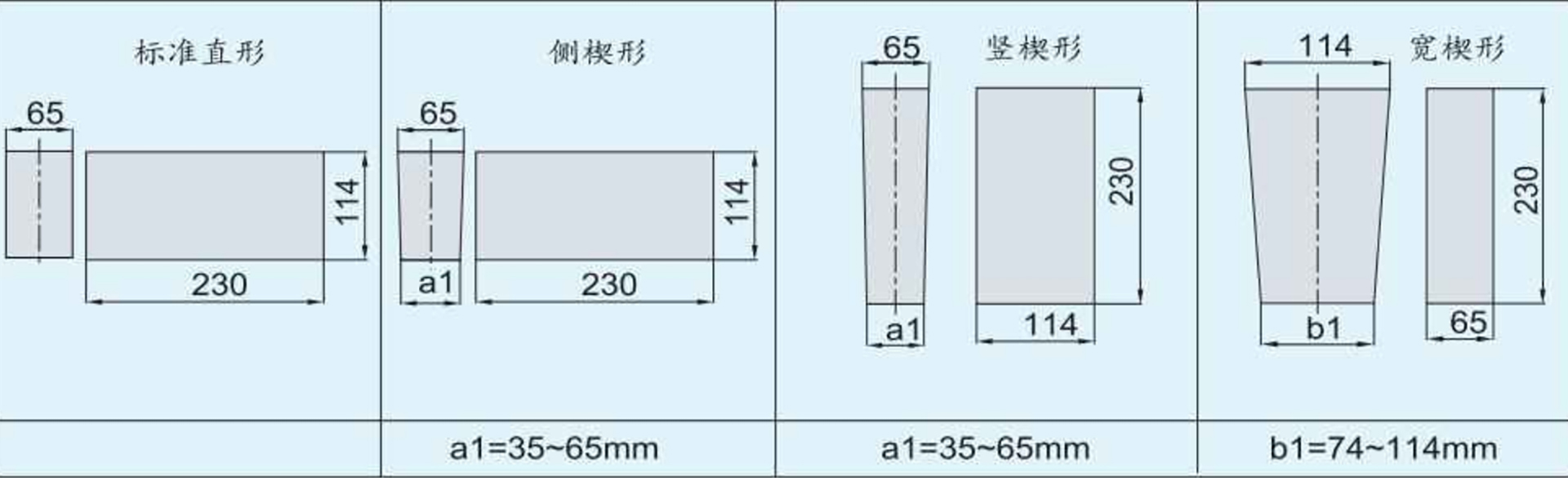

Rozměry
-
Úvod do Vakuové tepelné zpracování Vakuové tepelné zpracování je pokročilý metalurgický proces používaný ke zlepšení mechanických vlastností a odolnosti průmyslových komponent. Zahříváním materiálů ve vakuovém prostředí se minimalizuje oxidace a kontaminace, což vede k přesnému a konzistentnímu výkonu materiálu. Tato technika je široce používána v průmyslových odvětvích, jako je letecký průmysl, automobilový průmysl, výroba nástrojů a elektronika. Zvýšená pevnost a tvrdost mat...
